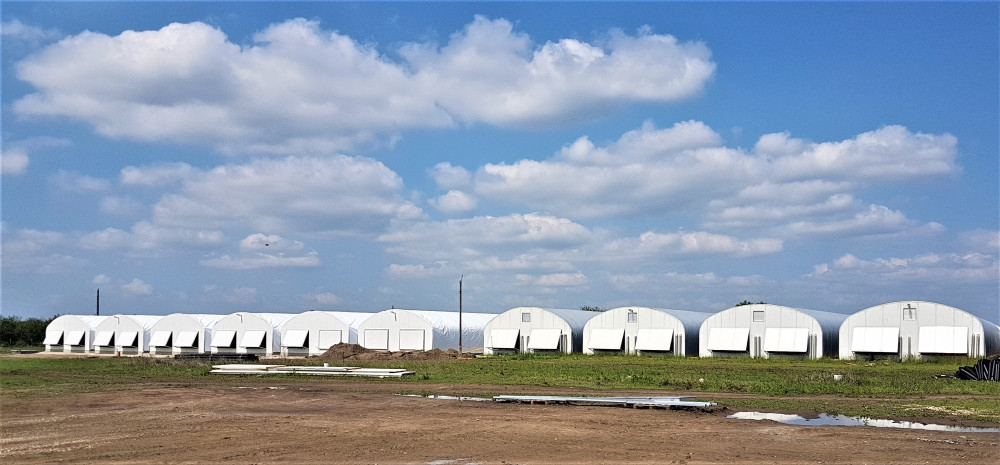

9m széles Függőleges oldalú gombaház

Szélessége: 9 m

Hosszúsága: 36m (egykamrás változata)

Gerinc Magassága: 5,3 m

Belső átjárhatóság: 3,5 m

Bordák osztása: 1,5 m

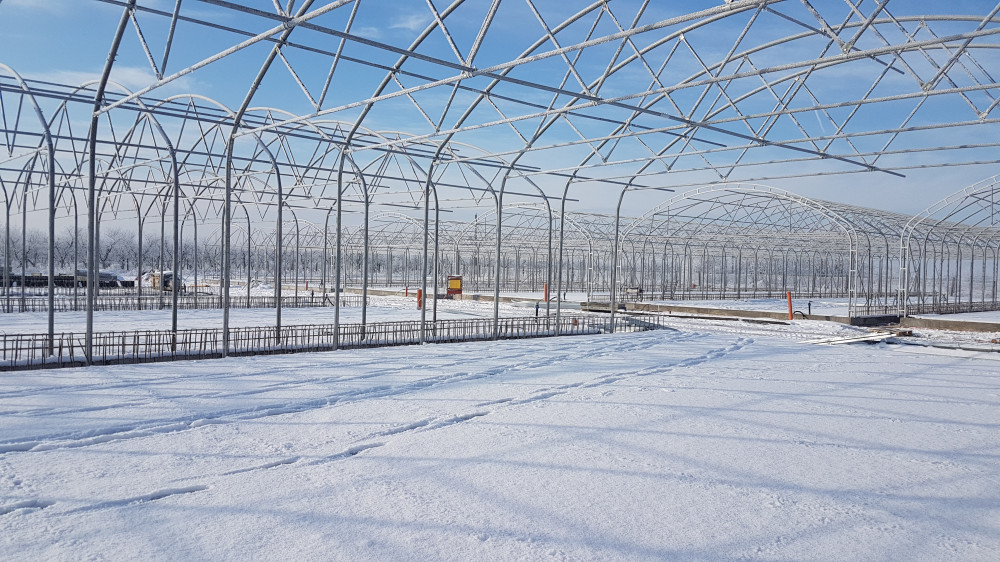

A 9 méter fesztávolságú egység szerkezete függőleges oldalú, majd körívelt vonalkövetéssel, kétcolos horganyzott acélcsőből készül, ív összekötő merevítéssel. Az egycolos rudazatok préselt, lyukasztott végei csatlakoznak a kereteket kívülről fogó acélbilincseihez. Keretenként hat VV kitámasztó és egy vízszintes összekötő rudazat, rögzítése acélcsavarral történik. Bordák osztása a terhelés miatt 1,5 méter.

Az oszlopok felfogatása a beton lemezalapra rögzített indító elemekre történik. Az oszlopokon átfűzött betonacél tüskeerősítés az utólag betonozott vasbeton lábazathoz kapcsolja a szerkezetet. A beton szegély, illetve lábazat a szerkezet állítását követi.

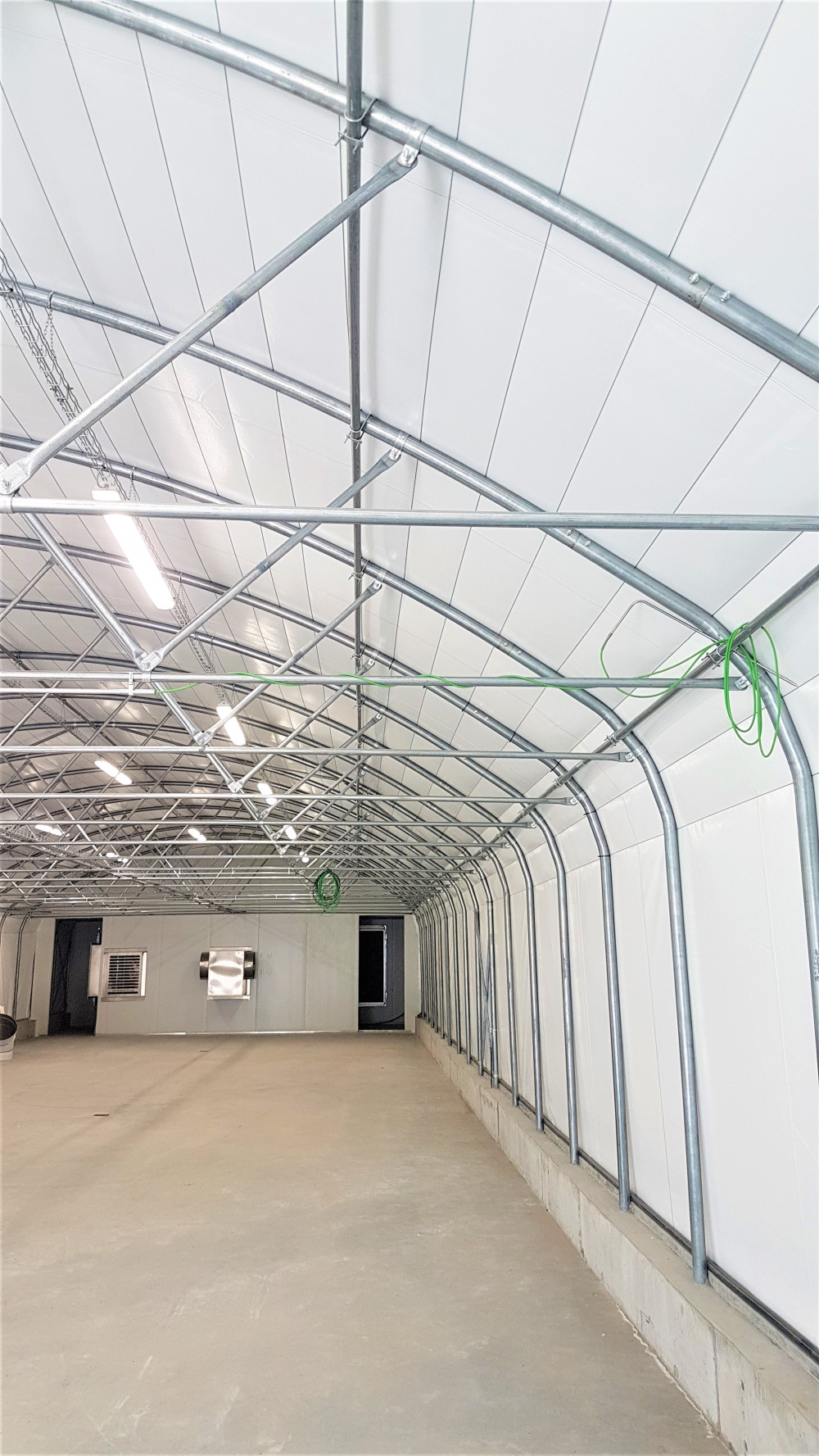

Merevítése az első az utolsó és még kettő részénél a borda közti viharfogóval. Oszlopon X merevítő, az ívelt részen hat VV rudazat. Hosszanti futó csőmerevítő kereteken hat sorban. A merevítéshez tartozik az ötven hosszára futó drót sor a bordák külső részén. Ez a szigetelést is tartja.

Ponyvarögzítés a beton lábazati szinten végig futó acél profillal történik. A belső rögzítéséhez tartozik az L acélprofil anyaga, valamint a külső acélrögzítő Z szelvény.

A speciális igények miatt a végfal kerete iker, kis küllős, zártszelvényből kialakított, utólag tűzi horganyzott elem. Ennek funkciója a ponyvarögzítő profilok tartása, valamint a hőszigetelő vastagságának biztosítása a végfalnál is. A szendvicspanel tökéletes és gyors rögzítését is ez oldja meg. Nem a panel tartja a külső ponyvát!

Az acél szerkezet bilincs és csavarkötésekkel a helyszínen szerelhető.

Borítás:

A palást két rétegben tartós ponyva, NGF-BP-600 jelzésű, (BTL-24A) származási hely USA.

A külső és a belső réteg fehér színű.

A rétegek közé 10 cm + 10 cm, összesen 20 cm Knauf Unifit 035 üveggyapot vagy annak megfelelő hőszigetelő kerül, hálós kasírozással erősítve.

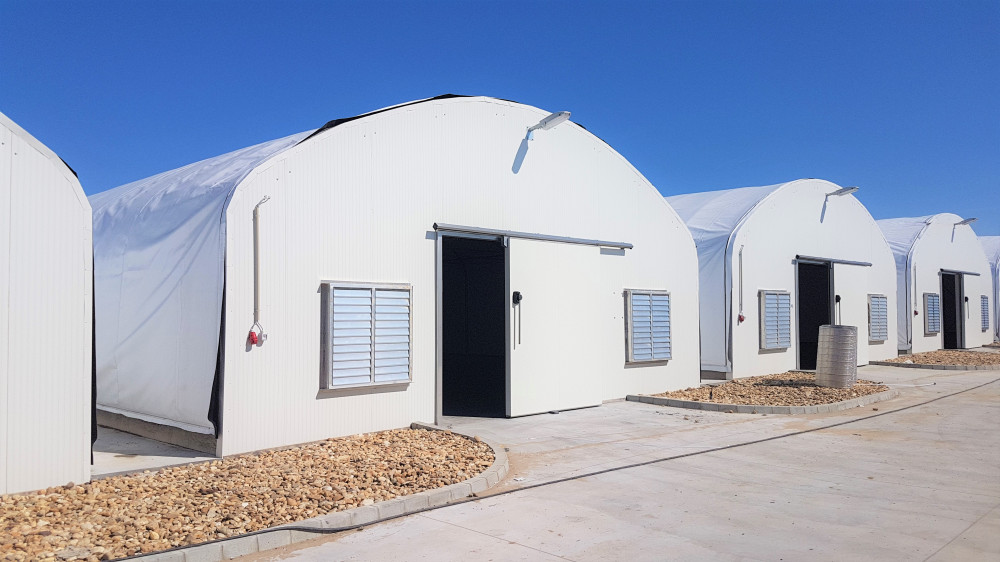

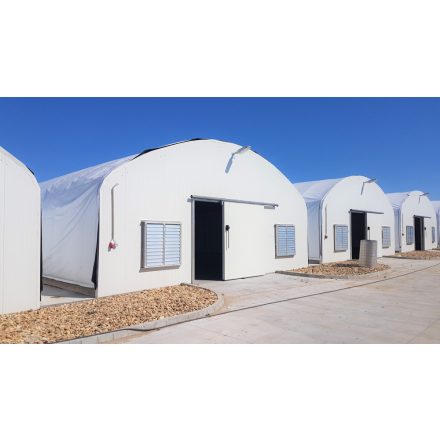

Végfal: 10 cm vastag szendvicspanel, az egyik falon 200/230-as toló ajtó.
